阿特拉斯最小压力阀

订购热线:400-011-5055

13761094501

立即采购
产品详情

产品描述

最小压力阀由阀体、阀芯、调节螺母、弹簧、密封元件等组成。是螺杆空压机的关键组成部分,不同结构有着不同的工作特性,也影响着喷油螺杆空压机的工作特性。因此,设计优良的最小压力阀,能是喷油螺杆空压机运行安全、可靠、节能。发挥出更好的性能,而且能保证更长的工作寿命。

产品特点

最小压力阀位于油气桶上方油细分离器出口处,开启压力设定于0.45Mpa左右。启动时优先建立起润滑油所需的循坏压力,确保机器润滑。油气桶气体压力超过0.45MP之后方能开启,可降低流过油气分离器的空气流速,除确保油气分离器的效果之外,还能避免油气分离器因压力差太大而受损。当空压机停机后,油气桶内压力降低时,防止管路压缩空气回流。

MPV系列最小压力阀的特点有:
1.采用铝合金作为阀体材料,不易氧化,外型美观。
2.止回阀芯采用灌浆技术,密封性能好,止回可靠。
3.弹簧采用优质材料并经强压处理使得MVP系列最小压力阀的开启压力稳定可靠。
4.阀腔同流面积大,压力损失小。

产品优势

1.阀体采用铝合金材料,不易氧化,外型美观。
2.止回阀芯采用灌浆技术,密封性能好,止回可靠。
3.弹簧采用优质材料并经强压处理使得MVP系列最小压力阀的开启压力稳定可靠。
4.阀腔同流面积大,压力损失小。
5.设定压力在0.4MP时打开,保证桶内有稳定的压力基础。
6.保养时间是8000小时。

产品参数

最小压力阀型号通径(mm)开启压力(bar)使用压力(bar)连接方式入口出口推荐使用排量(m3/min)
MPV-20A204~516螺纹G3/4 G3/4 2.5
MPV-20F204~516法兰2-Φ10.5-TKΦ67 G3/42.5
MPV-20K204~516法兰 2-Φ10.5-TKΦ67 2-M10-TKΦ602.5
MPV-25A254~516螺纹 G1 G14.3
MPV-25B254~516螺纹 G1G14.3
MPV-25F254~516法兰2-Φ10.5-TKΦ67G14.3
MPV-25K254~516法兰2-Φ10.5-TKΦ672-M10-TKΦ604.3
MPV-32A324~516螺纹 G11/4G11/48
MPV-32B324~516螺纹G11/2G11/28
MPV-32F324~516法兰2-Φ10.5-TKΦ78G11/48
MPV-32K324~516法兰2-Φ10.5-TKΦ782-M10-TKΦ738
MPV-32T324~516法兰4-Φ14-36×704-M12-36×708
MPV-40A404~516螺纹G11/2G11/212
MPV-50A504~516螺纹G2G220
MPV-50F504~516法兰4-Φ18-TKΦ1254-Φ18-TKΦ12520
MPV-50T504~516法兰4-Φ19-83×1184-M16-60×9320
MPV-65F654~516法兰4-Φ18-TKΦ1454-Φ18-TKΦ14530
MPV-65S654~516法兰4-Φ18-TKΦ1456-Φ18-TKΦ14030
MPV-65T654~516法兰4-Φ20.6-120.6×69.94-M16-106.3×61.930
MPV-80F804~516法兰8-Φ18-TKΦ1608-Φ18-TKΦ16040
MPV-80S804~516法兰6-Φ18-TKΦ1656-Φ18-TKΦ16540

工艺流程

1.采用铝合金作为阀体材料,不易氧化,外型美观。
2.止回阀芯采用灌浆技术,密封性能好,止回可靠。
3.弹簧采用优质材料并经强压处理使得MVP系列最小压力阀的开启压力稳定可靠。
4.阀腔同流面积大,压力损失小。

注意事项

1、最小压力阀的作用是缓冲一下,当空压机在加载瞬间,我们假设排放到大气中,空压机内部分离前与分离后产生的大压差将全部加在分离器上,造成对分离器芯的伤害;
2 、机器油润滑是靠机器本身的压力差进行,没有额外的油泵辅助,当机器在空载状态时,仍需一定压力维持油循环,所以进气阀门相对关闭,而最小压力阀防止压力泄漏,这样保证润滑油循环。
3、.最小压力阀主要起建立机组内压,促使润滑油循环、满足减荷阀的工作压力等作用。另外也起单向阀的作用,防止机组在卸载运行时储气罐中的压缩空气倒流至空压机。

常见问题

1、开启压力太低,油气桶内压太低,润滑油不能及时循环到主机润滑主机造成主机磨损严重,空气中含油量加大
2、开启压力过高,导致油气桶内压过高导致安全阀开启喷油,空压机过载报警停机
3、密封垫磨损严重,机器在卸载或停机时,储气罐内空气回流至油气桶内,导致进气阀喷油现象。

产品展示

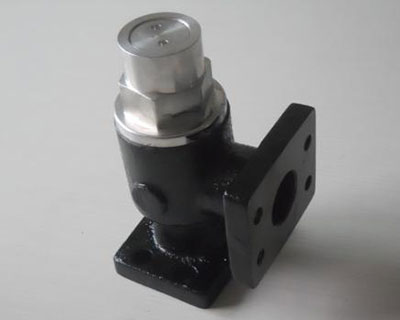

阿特拉斯最小压力阀

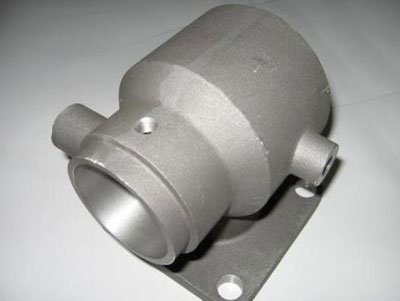

阿特拉斯最小压力阀
